厚涂型隧道防火涂料是指涂层厚度在8～50mm的涂料，这类隧道防火涂料的耐火极限可达0.5～3h。在火灾中涂层不膨胀，依靠材料的不燃性、低导热性或涂层中材料的吸热性，延缓钢材的升温，保护钢件。与其他类型的钢结构隧道防火涂料相比，除了具有水溶性隧道防火涂料的一些优点之外，由于它从基料到大多数添加剂都是无机物，因此成本低廉。但这类产品由于涂层厚，外观装饰性相对较差。
a. 幅宽300mm以下钢、H型钢、矩形钢防火涂料施工时,基材拉毛处理后即可进行防火涂料施工；
b. 幅宽300mm以上钢、H型钢、矩形钢防火涂料施工时,需进行加网处理后方可进行防火涂料的施工。可选用钢板网或金属网,采用焊接钢筋棍或粘接保温钉加以固定。

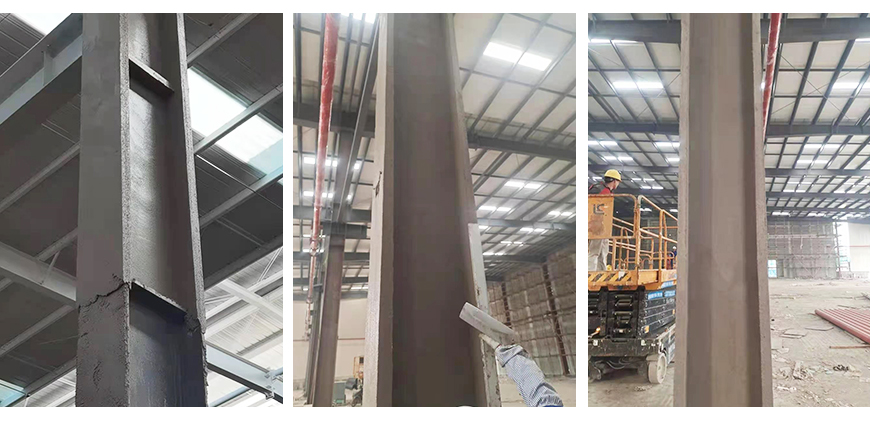

防火涂料的施工
a. 第一层防火涂料的施工需加入3%的防火涂料配套胶和适量的水充分搅拌均匀。进行施工时，宜采用喷涂方式施工，涂层厚度一般在5mm以下；
b. 待第一层防火涂料有7~8成干时(约24小时以后)进行喷涂;如底层较为干燥时，可先润湿后进行第二层的施工。从第二层开始，每层的施工厚度可在8~10mm，直至达到防火设计厚度，施工可采用喷涂或抹涂；
c. 层间施工时,防火涂料表面不宜涂抹光滑。
由于该产品具有不腐蚀钢材、不与任何防腐底漆起化学反应、无刺激性气味、涂层质量轻（结构荷载重量相对也轻）、单位涂覆面积大、遇火时不产生烟气、不释放有害气体等特点，因此适用于各种新建、扩建和改建的工业与民用建筑工程中钢结构承重构件的防火涂装及防火保护。
技术标准
符合GB 14907—2002国家标准的技术指标。
1、厚型钢结构防火涂料不含石棉及有机溶剂，对人体无危害。
2、厚型钢结构防火涂料直接喷涂和抹涂施工，干燥固化快。
3、涂层轻、粘结牢、强度高，防腐性能优越。
4、耐火、耐候性能优异，室外使用须做防火涂层。
5、必要时，底材可不做防腐处理。
1.防火涂料涂装前，钢构件表面除锈及防锈底漆涂装应符合设计要求和国家现行有关规范规定，应彻底清除钢构件表面的灰尘、油污等杂物。
2.防火涂料涂装应在室内装饰之前和不被后续工程所损坏的条件下进行。施工时，对不需要进行防火保护的墙面、门窗、机械设备和其他构件等应进行遮蔽保护。
3.喷涂前刷一遍东安钢结构界面剂，待界面剂表干后采用喷涂或抹涂的方式进行涂装。涂装前，按粉料：乳液=1：1的比例混合搅拌均匀，使之呈无结块稠流体状态。
4.稀稠度应根据涂装方式而定，以方便施工、不流淌、粘结牢固为宜。对于特宽大型钢材应加钢架网，以防涂料脱漏或分离。
5.采用喷涂方式涂装时，用凹凸斗式喷枪，空气压力为0.6～0.8MPa，喷枪口直径宜为6～10mm。喷枪垂直于被涂装构件表面，以40～60mm为宜。
6.喷涂施工第一遍不亦过厚，待干后再进行下一遍施工,以不流淌为宜，直到达到标准规定厚度。 采用抹涂方式涂装防火涂料的涂装方法与抹水泥的方法基本一致。
施工过程中和涂层干燥固化前，环境温度宜保持在5～45℃，相对湿度不宜大于85 %，空气应流通。 当构件表面有结露时，不宜施工。 施工过程中，要根据耐火极限随时注意测量涂层的厚度。 本产品系水性防火涂料，因此涂层无论在施工过程中还是在施工完毕后均应处于室内或避雨棚内，以避免雨淋。 粉料切勿受潮;配制好的涂料须在30分钟内用完。
参考用量
20-22kg/㎡/25mm。
